三视图及其尺寸专题练习

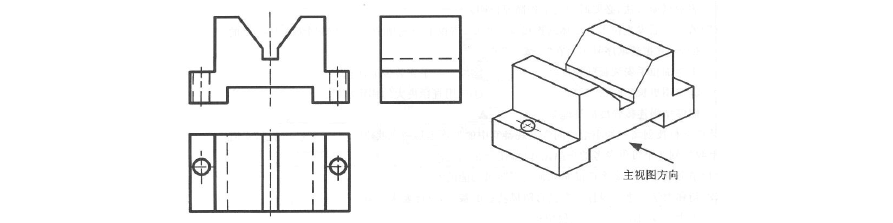

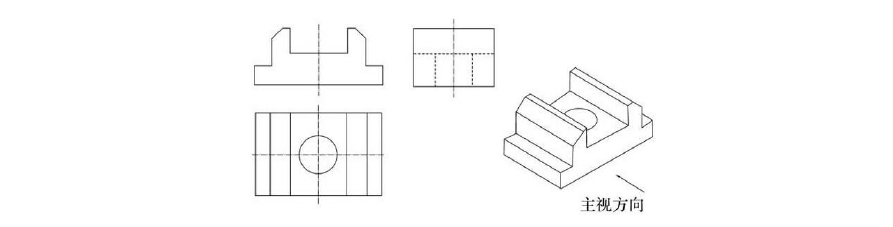

1.根据立体图，请在答卷Ⅱ的题图中补全俯视图和左视图所缺的线条。（2008.6会考）

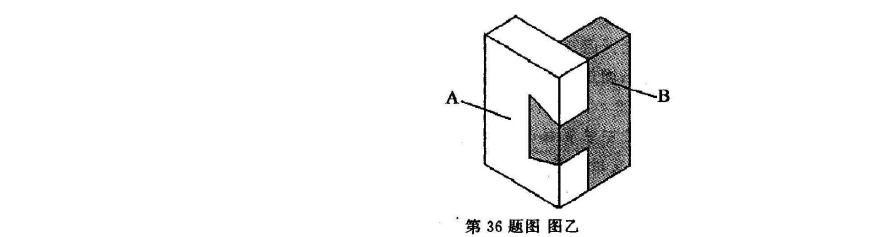

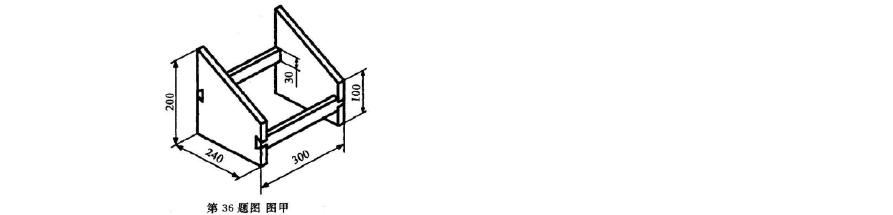

2.王凯同学设计的小型木质书架（如图甲所示）采用了图乙所示的燕尾形榫接结构。请完成下列各题。（2010.6会考）

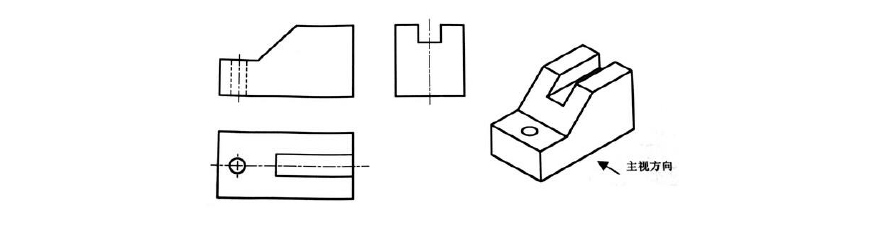

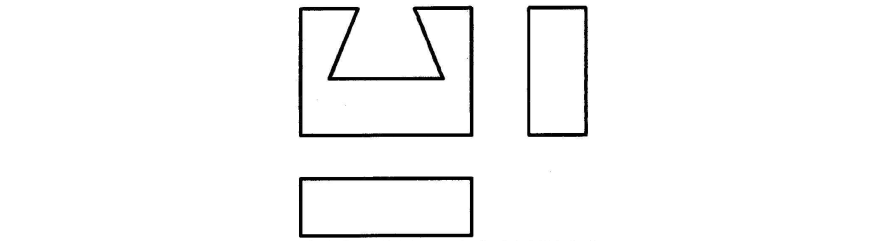

（1）下图为图乙A板的三视图，请用铅笔在答卷II的题图中，补全三视图所缺的线条。

（2）如果要制作此书架（不考虑加工余量），至少需要木板的大小是▲（请在下列选项中选择一项，填写序号）

A．240×300 B.300×300 C. 360×300 D.600×240

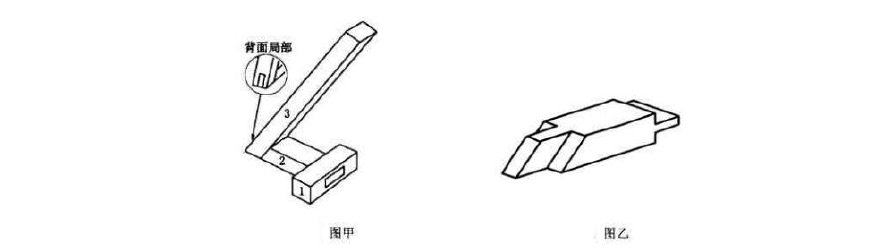

3. 如图甲所示是小黄设计的木质台灯支架，图乙是木条2的立体图。请完成下列各题。

（2011.6会考）

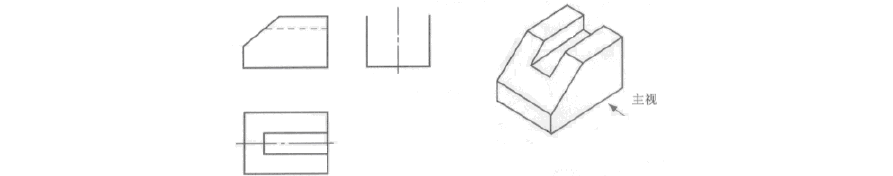

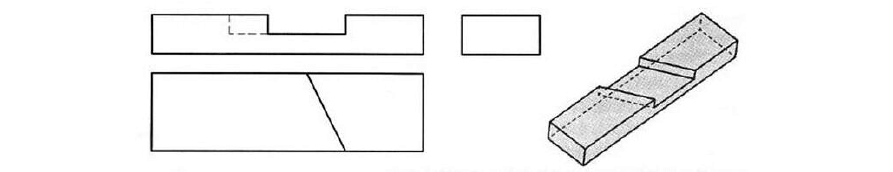

（1）下图为木2（图乙）的三视图，请用铅笔在题图中，补全三视图所缺的线条。

（2）制作完成后，发现该台灯支架的稳定性不够好，小黄想通过加长木条来提高稳定性，则图甲中适合加长的木条是________。（填写木条编号）

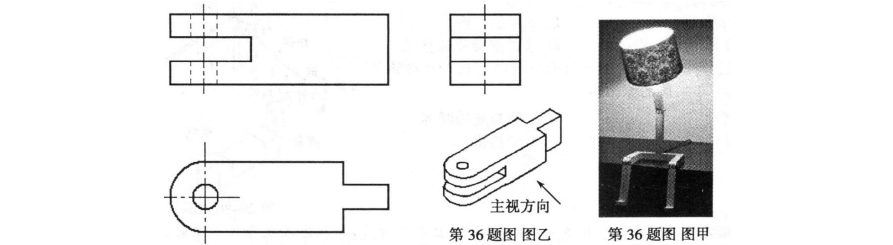

4..图甲是一款台灯。支撑架、底座中的木条可相对转动，以调整台灯照明角度和姿势。请完成下列各题。（2012.6会考）

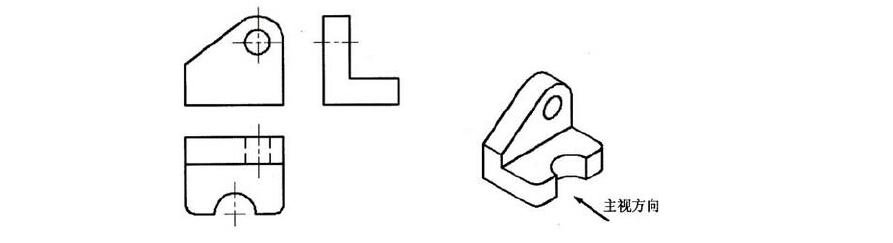

（1）图乙为该台灯中一根木条的立体图及其三视图，请用铅笔在答卷n的题图中，补全三视图所缺的图线。

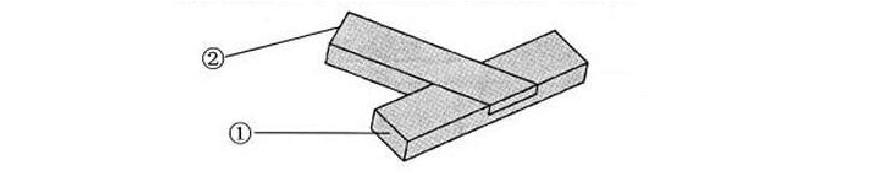

（2）要实现木条间可转动，连接方式应该选择▲ (选填“铰连接”或“刚连接”）。5．如图甲所示的榫接结构，由木条①和木条②组成。请完成下列各题。（2013.6会考）

图甲

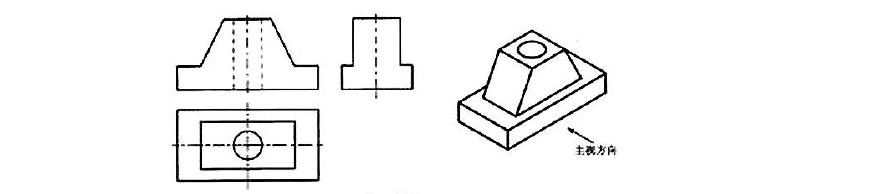

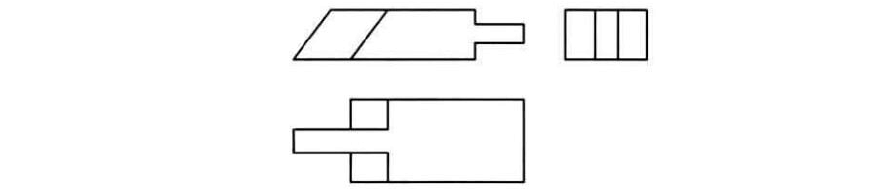

（1）图乙为木条①的立体图及其三视图，请用铅笔在题图中，补全三视图所缺的图线。

图乙

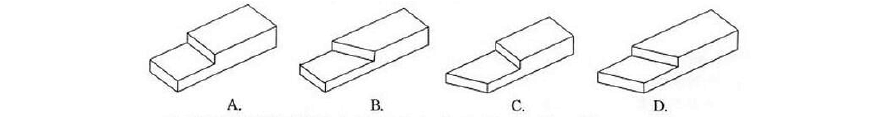

（2）木条②的立体图应该是_________。

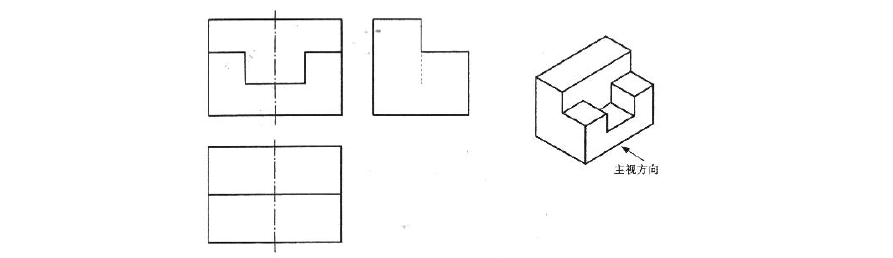

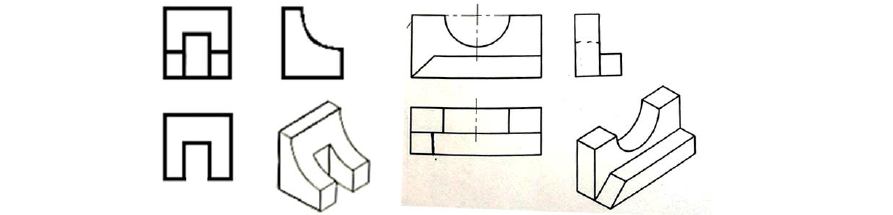

6.根据立体图，补全俯视图和左视图中所缺漏的图线。（2008.10 高考）

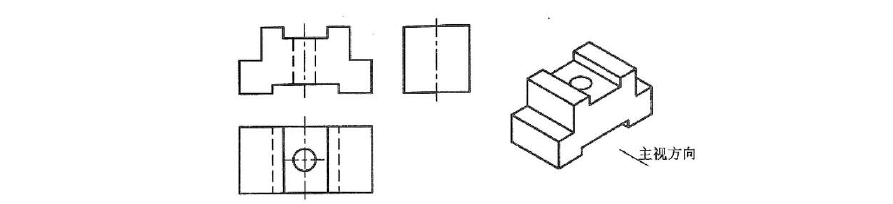

7．根据立体图补全三视图中所缺的图线。（2009.3 高考）

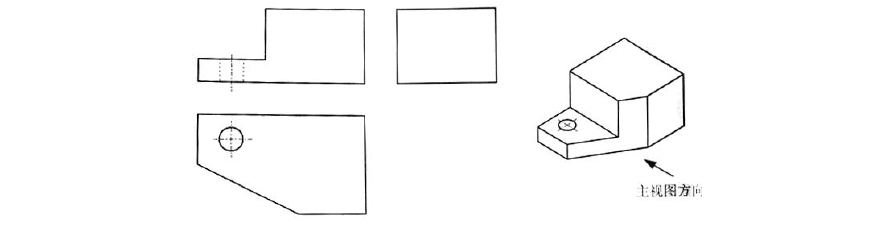

8.根据立体图补全三视图中所缺的图线。（2009.9 高考）

9.根据轴测图，补全三视图中缺少的图线。（2010.3高考）

10.根据轴测图，补全三视图中缺少的图线。（2010.9高考）

11.根据轴测图补全三视图中所缺的图线。（2011.3高考）

12.根据轴测图，补全三视图中缺少的图线。（2011.9高考）

13.根据轴测图补全三视图中缺少的图线。（2012.3高考）

14．请补全三视图所缺的两条图线。（2014.3学考）

15.请补全三视图中所缺的两条图线。（2014.9学考）

16.如图所示的尺寸标注中错误的是（2013年6月会考）

A. 50的标注

B. 15的标注

C. R10的标注

D.φ60的标注

题9图17.如图所示是李刚绘制的图样，图中尺寸标注

不正确

．．．的地方共有（2011年3月高考）

A.2处

B.3处

C.4处

D.5处

18．如图所示的尺寸标注中，不正确的标注共有

（2011年9月高考）

A．2处

B．3处

C．4处

D．5处

19.如图所示的尺寸标注中错误的是（2012年3月高考）

A.R20的标注

B.38的标注

C.Φ8的标注

D.Φ20的标注

20.如图所示的尺寸标注，其中错误

．．的是（2012

年9月高考）

A.R23的标注

B.10的标注

C.55的标注

D.60的标注

21.如图所示的尺寸标注错误的是（）

（2013年3月高考）

A.14的标注

B.32的标注

C.R5的标注

D.R6的标注

22.如图所示的尺寸标注中错误

．．的是

（2013年9月高考）

A.10的标注

B.20的标注

C.R16的标注

D.R15的标注

23.如图所示的尺寸标注中，错误的是（）

（2014年3月高考）

A.35的标注

B.40的标注

C.65的标注

D.φ60的标注

24.如图所示的尺寸标注中，错误的是

（2014年9月高考）

A.35的标注

B.2×Φ25的标注

C.R15的标注

D.70的标注

三视图及其尺寸专题练习答案

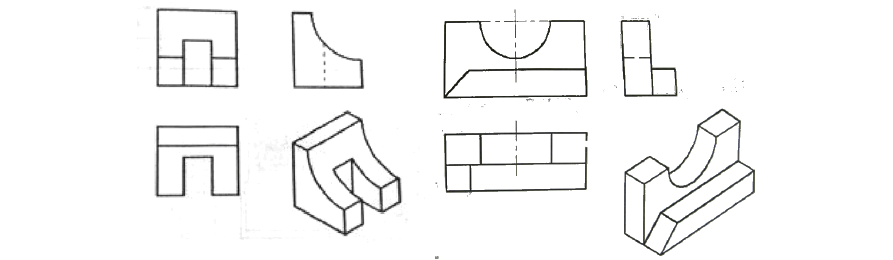

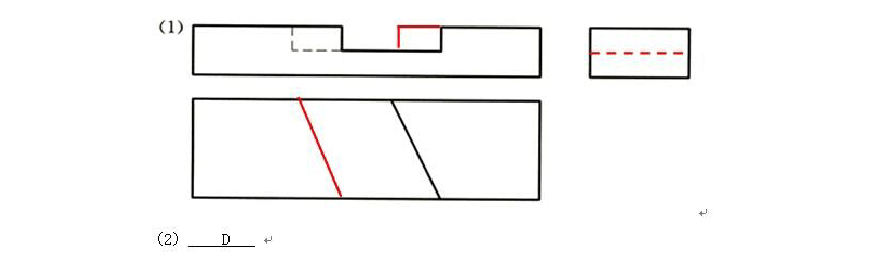

1.2（1）

（2）B.300×300

3（1）（2）1 ， 2

4（1）（2）铰连接5.

6.7.

8.9.

1011.

1213

14题15题16--24 CCCDCDDBA
