实验二数据选择器、译码器、全加器实验

一、实验目的

1.熟悉数据选择器的逻辑功能。

2.熟悉译码器的工作原理和使用方法。

3.设计应用译码器的电路,进一步加深对它的理解。

4.掌握全加器的实现方法。

5.学习用中规模集成电路的设计方法。

二、实验所用器件和仪表

1.双4选1数据选择器74LS153 1片

2.双2-4线译码器74LS139 2片

3.二输入四与非门74LS00 1片

4.二输入四异或门74LS86 1片

5.万用表

6.示波器

7.实验箱

三、实验内容

1.测试74LS153中一个4选1数据选择器的逻辑功能。

2.测试74LS139中一个2-4译码器的逻辑功能。

3.用2-4线译码器74LS139和与非门74LS00实现逻辑函数。

4.用两片2-4线译码器74LS139设计一个8通道的数据分配器。

5.用数据选择器74LS153设计一个全加器。

四、实验接线图

1.74LS153实验接线图和74LS153真值表(每个芯片的电源和地端要连接)4个数据输入引脚C0─C3分别接实验台上的10MHz、1MHz、500KHz、100KHz脉冲源。变化地址选择引脚A、B和使能引脚G的电平,产生不同的组合。观测并记录每种组合下数据选择器的输出波形。Output输出送到示波器上的红色线端,示波器上的黑色线端接地。观察示波器上输出波形和右下方频率的数值。K1、K2和K3是实验箱上3个不同的开关。

数字逻辑实验二

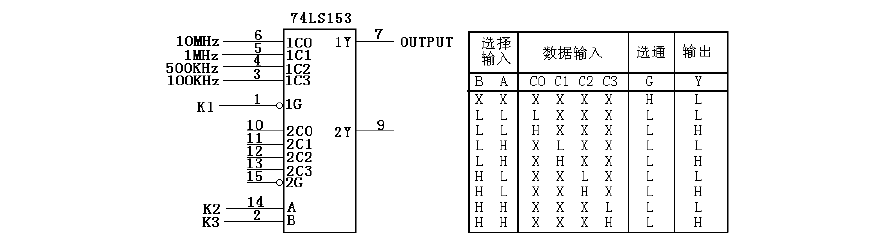

图74LS153实验接线图表74LS153真值表

2. 74LS139实验接线图和74LS139真值表

数字逻辑实验二

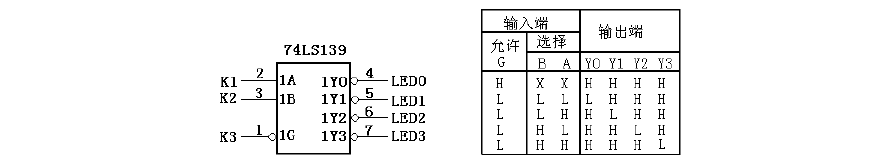

图 74LS139实验接线图 表 74LS139真值表

4个译码输出引脚Y0─Y3接电平指示灯。改变引脚G 、B 、A 的电平,产生8种组合。观测并记录指示灯的显示状态。

3. 用74LS139和74LS00实现逻辑函数F AB AB

=+。输入来源于开关,输出送到LED

灯上,观察在不同的输入时,灯的亮灭情况)

数字逻辑实验二

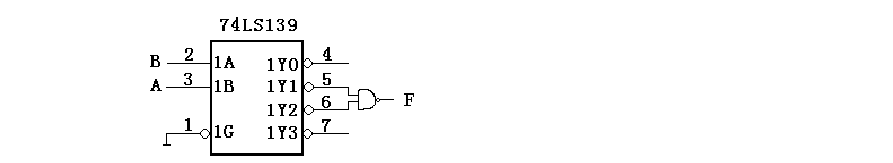

图 74LS139实现逻辑函数的接线图

4. 用两片74LS139设计一个8通道的数据分配器(输入来源于开关,输出送到LED 灯

上,观察在不同的输入时,灯的亮灭情况)。

图 74LS139实现数据分配器的接线图

5. 用数据选择器74LS153设计一个全加器(输入来源于开关,输出送到LED 灯上,观察G B A Y 0 Y 1 Y 2 Y 3 · · D 0 A 2 A 1 0 G B A Y 0 Y 1 Y 2 Y 3 G B A Y 0 Y 1 Y 2 Y 3 4 5 6 7 4 5 6 7 12 11 10 9

14 13 15 2 3 1 1 2 3

在不同的输入时LED 灯的亮灭情况)。

i 1i 1i 1i 1

i 1i 1i 1i 1i 1i 1i i i i i i

i i i i i i i i i i i i i i i i i i

数字逻辑实验二

S A B C A B C A B C A B C C A B C A B C A B C A B C A B C A B C A B ----------=+++=+++=++

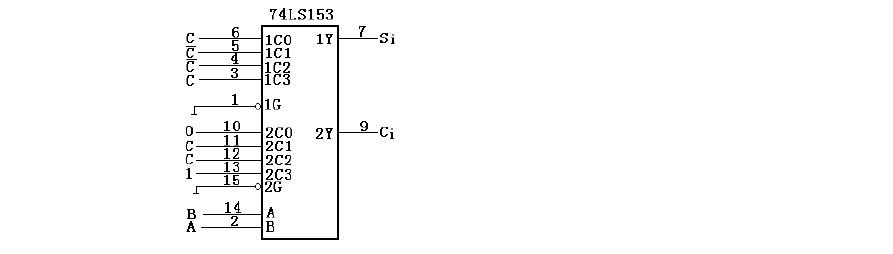

图 74LS153实现全加器接线图
