一、业务架构

笔者在以前的文章分享过两个概念——《对产品经理来说，懂业务很重要！》、《对产品经理来说，懂企业架构很重要！》。

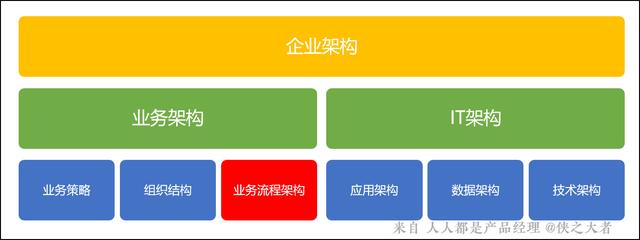

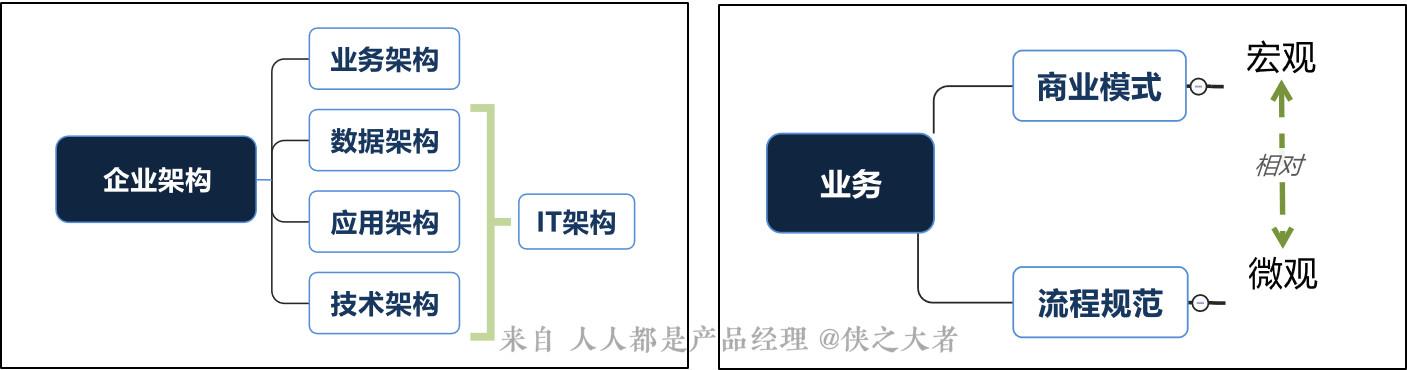

平时我们讲的懂业务，主要懂贸易模式和流程规范。企业架构主要业务架构、数据架构、应用架构，技术架构。如下图：

业务架构落地，产生价值的载体是一个个的业务流程。一个企业的业务流程是理解其业务运作的关键所在。所以业务架构的核心就是业务流程。我们把流程进行细化分类治理，可以得到流程架构。

我们结合前面的贸易模式和流程规范可以先做如下层级分类：

贸易模式–>价值链–>业务活动–>关键业务流程–>子流程–>任务、步骤–>流程规范。

业务流程架构包括如下两点：

• 关键业务活动（规划、采购、生产、销售）
• 活动的权利和责任（绩效、KPI）

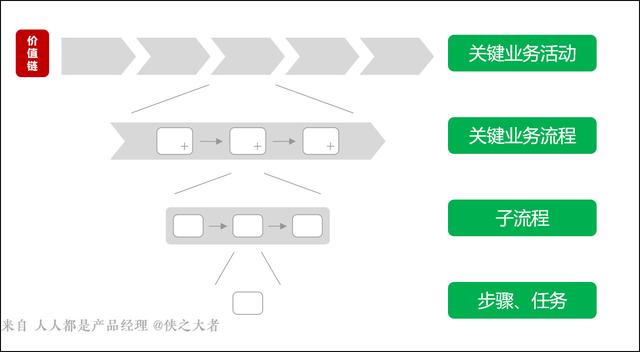

活动、流程、子流程 这些都是小大由之，根据实际需求来区分，并不是一定要分4级（如下图）：

业务流程的标准定义：

公司的目的是为客户创造价值,客户的价值是通过企业的业务流程创造出来的。

业务流程是把一个或多个输进转化为对顾客有价值的输出的活动。

——《公司再造》（Reengineering the Corporation）

由于业务流程的重要性，业务流程治理（BPM）已经是MBA、商管的一个专业。

二、价值链

价值链是分析业务架构的第一步。价值链是有战略界大师迈克尔·波特(Michael E.Porter)于1985年提出的，最开始使用的场景就是企业内部的各部分价值关系，但是现在此概念已经扩展到全球贸易体系中，原话如下：

“每一个企业都是在设计、生产、销售、发送和辅助其产品的过程中进行种种活动的集合体。所有这些活动可以用一个价值链来表明。”

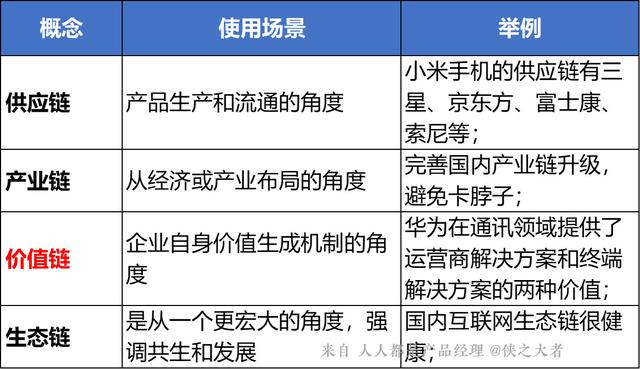

比如你用的一个铅笔，从原料到你的手中，就需要很多的人通力合作。木材、石墨芯的获取加工、铅笔的设计制造、渠道的销售等，这些各个环节都是价值链的一部分（参考：伦纳•里德《铅笔的故事》）。伴随着的价值链概念共生一般还有产业链、供给链。三者的实质内涵相同，都是古典经济学中分工理论的产物。目前生物学的概念也渗透到贸易领域，出现了生态链的概念。脱离实际谈概念轻易迷失，看如下场景：

比如计算机（联想）、手机（小米）、运营商（联通）、通讯方案（华为）、应用（阿里、腾讯）是整个互联网生态链的一环。宏观的产业链实在就是生态链，以上这些在整个互联网生态中都有各自的价值，这些价值的联合就是价值链。但是每个企业的运行都需要上下游的供给链来支撑，比如联通需要铁塔公司、铁塔公司需要钢材公司、钢材需要采矿冶炼等，这些就是供给链。

我们常说的“洽商”就是由于在产业链的某一环缺失了，确实的这一块的价值需要国外的企业支持。在执行层面上就是找替换供给商。所以你看“4链“的核心是一致的，就是在分工体系的定位和创造价值。但是根据场景不同，用不同的词语。

所以在研究业务架构这个场景下，我们关注的是企业的价值创造，或者是企业内部某个部分、组织的价值创造。

在梳理业务架构中的“价值链”时，不能死盯着价值链这个概念。而是从企业所在行业、生态进手，往清理企业实际运营生产中的供给链。假如企业内部是生产和销售（面向终端消费者）一体的，那么就要理清企业内部的各部分组织的价值点。

价值链建模

通过模型来提现架构，是最有效的方法。所以业务架构需要业务模型来提现。业务模型不是一个单独的模型，是由多个模型汇总的。

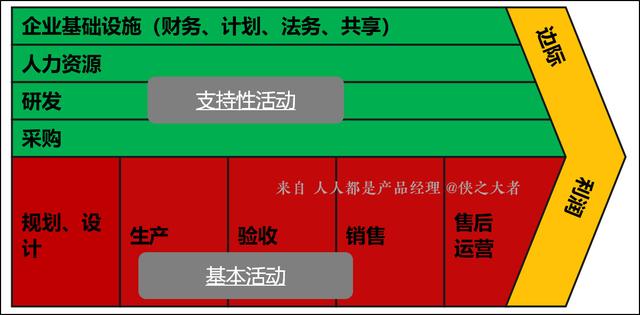

价值链模型（波特模型）如下图表示：

主要分为两部分，支持下活动和基本活动。支持性活动一般都是企业的贡献部分，而基本活动一般都为企业的各个业务端口的部分。现实项目在梳理的过程中可以以部分划分、或者分管领导的划分来画首个版本。

其他价值链示意图（三种）：

以上三种模式都可以，每个单元的定位是“关键业务活动”，在于其在整个价值链中产生的不可替换价值（和政府各部分划分和价值分类类似）。

价值链相关内收留推荐看波特的战略三部曲原著。后来的其他作者附会太多，反而失往其本质含义。

三、业务流程建模

业务处理模型（Business Process Model，BPM），使用Power Designer维护治理。

BPM还有一个含义是：Business Process Management，业务流程治理。

BPM用于帮助设计职员识别、描述和分解业务处理过程。描述活动从开始到结束在时间或者空间上的顺序，以及输进和输出数据，可以选用BPEL、BPMN或其他的业务流程语言进行分析和处理。

不同的软件对业务流程建模的处理方式有些许差别，Power Designer把BPM分为三种，Power Designer中的BPM模型提供3种图形：

• 处理层次图（Process Hierarchy Diagram，PHD）
• 业务处理图（Business Process Diagram，BPD）
• 流程服务图（Process Service Diagram，PSD）

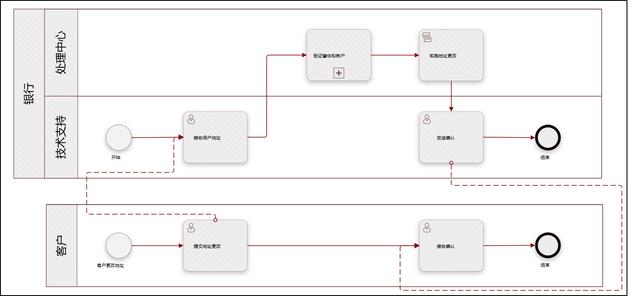

而visio 和 processon 直接支持BPMN语言建模，如下图：

关于业务流程治理和建模，推荐三本书《流程永恒之道》、《七步把握业务分析》、《企业级业务架构设计》

推荐软件：Power point、Keynote、 Edraw、Visio、Power Designer

三、总结

• 业务架构是企业架构的核心，业务架构是连接企业战略和IT战略的桥梁；
• 业务架构的核心是业务流程架构，其中业务流程分析的起始点是价值链分析；
• 业务流程分析建议使用BPMN建模分析，通过模型展示架构。

以上只是通用型业务架构的涉及的概念，正在业务架构落地和设计是需要公司各个部分、各个岗位的人互相协同梳理的。

作为业务架构师或者分析师，以上的方法论和工具只是术的一面。并不是把握了概念和软件操纵就可以成为一个业务架构师。

业务有其复杂性也有其普适性，工具方法也是一样。

笔者只是在自己所从事的行业采用上述方法和工具对工作有很大的提升，仅以此为例供参考。大家在研究业务架构时，万不可陷进太深的理论，脱离实践谈理论对工作是没有任何价值的。建议先阅读上一篇文章《对产品经理来说，懂业务很重要！》，先把握基本的业务进门知识。业务架构、企业架构都是相对高阶一些的内收留。
