海康威视远程监控怎么设置!

[导读]:模拟键盘通过透明通道控制云台 1 前端为模拟云台通过 RS485连接至编码器 1.1 接线方式和键盘设置 1.1.1 接线方式 模拟球机的 R+和 DVR的 T+相连,模拟球机 R-和 DVR的 T-相连。 模拟键盘 P...

模拟键盘通过透明通道控制云台

1 前端为模拟云台通过 RS485连接至编码器

1.1 接线方式和键盘设置

1.1.1 接线方式

海康威视视频监控透明通道设置

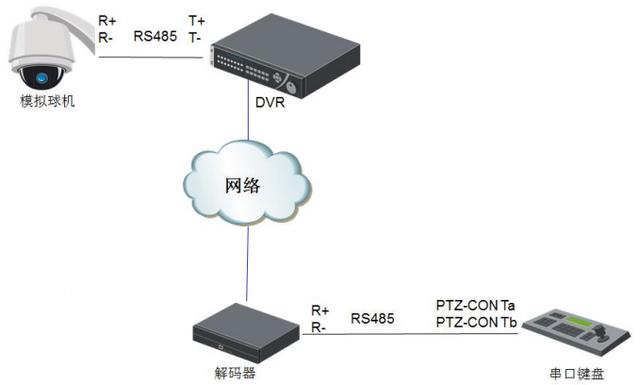

模拟球机的 R+和 DVR的 T+相连,模拟球机 R-和 DVR的 T-相连。

模拟键盘 PTZ-CON 的 Ta和解码器 RS485的 R+相连,PTZ-CON 的 Tb和解码器 RS485的R-相连。

云台接入 DVR,首先确保 DVR可以控制云台,假设现在云台的速率为 9600,数据位:8,停止位:1,校验:无,地址位:3,协议:HIKVISION。

1.1.2 键盘设置

长按键盘的【设置】按钮,提示"输入密码",输入"8888"按【确认】,进入"键盘设置"界面。

第一步:进入【球机设置】,"球机地址"设置选择"003";

第二步:按【确认】,"协议"选择"HIK","波特率"选择"9600",按【确认】,然后按【退出】键返回;

第三步:按【切换】键,切换到"PTZ模式";

第四步:按【地址】键,输入"3",按【确认】键,切换到控制地址位为"3"的球机,

液晶屏显示"球机地址:003","协议:HIK","波特率:9600"。

1.2 使用WEB方式配置

IE浏览器中输入解码器 IP,解码器的用户名和密码登录解码器。

海康威视视频监控透明通道设置

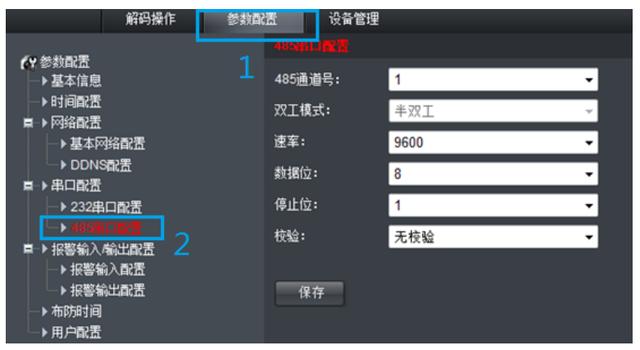

选择【参数配置】->【485串口配置】,将 485串口的速率设置为 9600,数据位设置为

8,停止位设置为 1,校验设置为无校验。

1.2.1 建立透明通道

海康威视视频监控透明通道设置

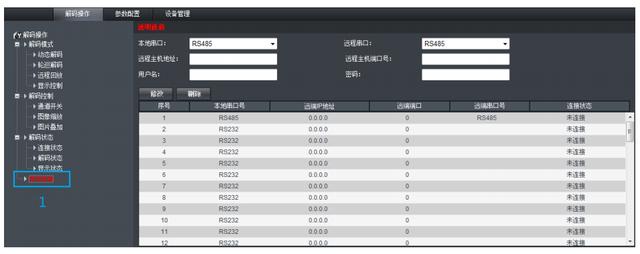

选择【解码操作】->【透明通道】,进入透明通道配置界面。

海康威视视频监控透明通道设置

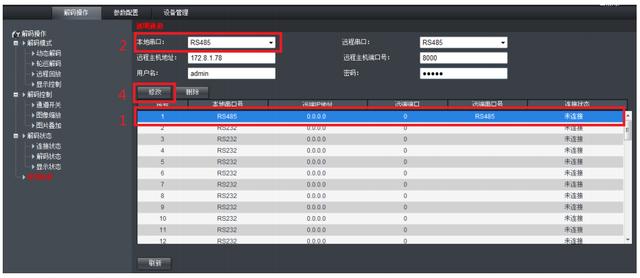

第一步:选择一个透明通道序号;

第二步:本地串口:选择 RS485;

第三步:远程串口:选择连接云台使用的串口,一般选择 RS485,远程主机地址:填入被控制云台连接的编码器的 IP;端口号、用户名、密码:填入被控制云台连接的编码器的端口、用户名、密码;

海康威视视频监控透明通道设置

第四步:点击【修改】,并点击【刷新】,可以看到序号为 1的透明通道的配置信息,如果连接成功,在【连接状态】中,会显示是"已连接"。

建立不成功问题排查:

如果建立不成功,则会显示"未连接",此时需要排查编码器 IP,端口,用户名,密码等参数是否填入正确,或者查看编码器网络是否能连通。

如果以上操作均无问题,则需要判断前端编码器是否已经被其它解码器建立过透明通道,因为一个编码器能且只能建立一条透明通道,可以通过修改编码器的 IP 或者密码,让其它解码器无法连到该编码器上,然后再看透明通道是否连接成功。

1.2.2 修改透明通道配置

海康威视视频监控透明通道设置

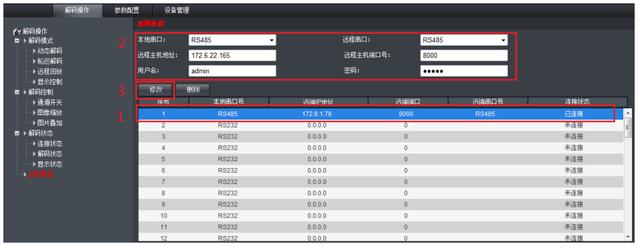

第一步:选中需要修改的透明通道序号;

第二步:在"2"中可以修改已经填入的信息;

第三步:点击【修改】,完成透明通道配置修改。

1.2.3 删除透明通道配置

海康威视视频监控透明通道设置

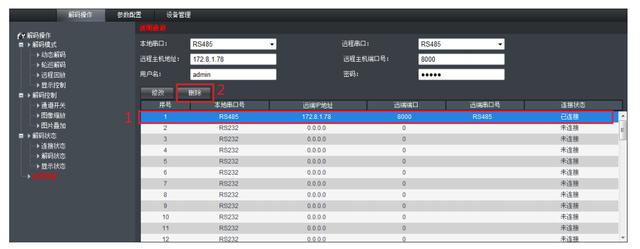

第一步:选中需要删除的透明通道序号;

第二步:点击【删除】,完成透明通道配置的删除。

1.3 使用 IVMS4000客户端配置

海康威视视频监控透明通道设置

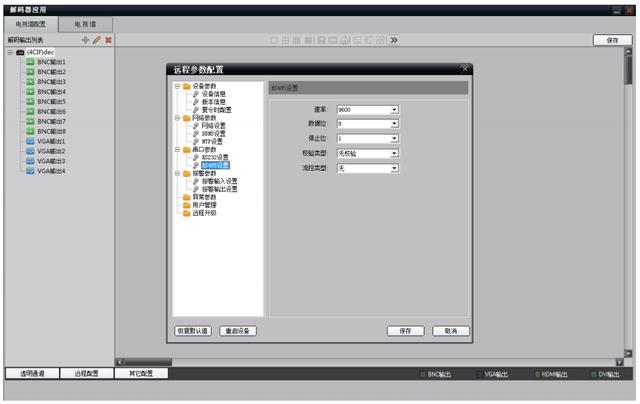

选择【配置】->【解码器应用】->【电视墙配置】->【远程配置】->【串口参数】->【RS485设置】,将 485串口的速率设置为 9600,数据位设置为 8,停止位设置为 1,校验设置为无校验,点击【保存】。

1.3.1 建立透明通道

海康威视视频监控透明通道设置

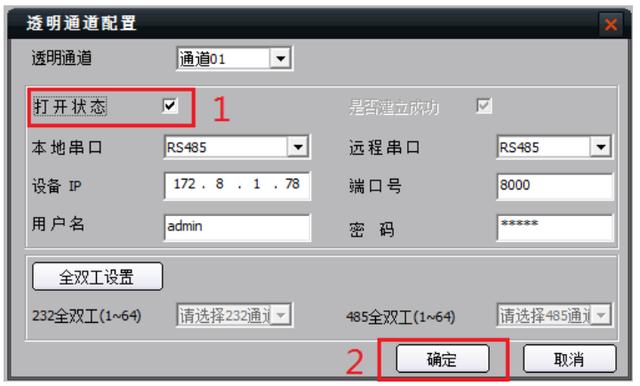

第一步:点击【透明通道】,弹出"透明通道配置"对话框;

第二步:选择透明通道序号;

第三部:【打开状态】打上"√";

第四步:远程串口:选择连接云台使用的串口,一般选择 RS485,远程主机地址:填入被控制云台连接的编码器的 IP;端口号、用户名、密码:填入被控制云台连接的编码器的端口、用户名、密码;

第五步:点击【确定】,完成透明通道配置,点击【取消】返回;

海康威视视频监控透明通道设置

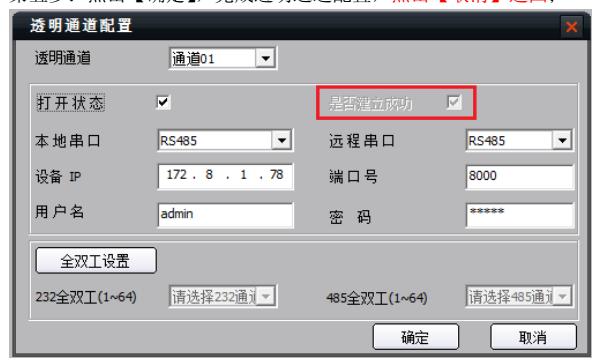

第六步:再点击【透明通道】,进入"透明通道配置"对话框,此时在【是否建立成功】中,如果已经出现"√",则表示透明通道建立成功,如果建立不成功,处理方式参考"

建立不成功问题排查:

1.3.2 修改透明通道

海康威视视频监控透明通道设置

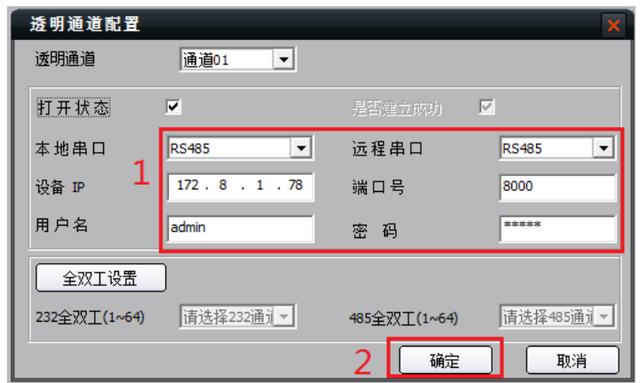

第一步:进入"透明通道配置"对话框,将"1"中的信息进行修改;

第二步:点击【确定】,完成透明通道配置修改。

1.3.3 删除透明通道

海康威视视频监控透明通道设置

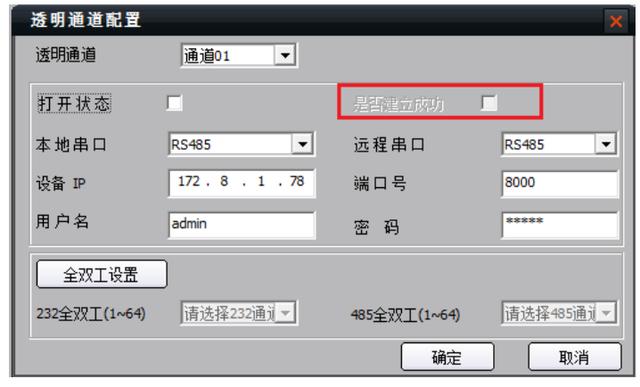

第一步:进入"透明通道配置"对话框,将【打开状态】中的"√"去除;

第二步:点击【确定】,完成透明通道的删除,点击【取消】返回;

海康威视视频监控透明通道设置

第三步:再次进入"透明通道配置"对话框,可以看到【是否建立成功】没有被勾选。

2 控制前端网络球机

海康威视视频监控透明通道设置

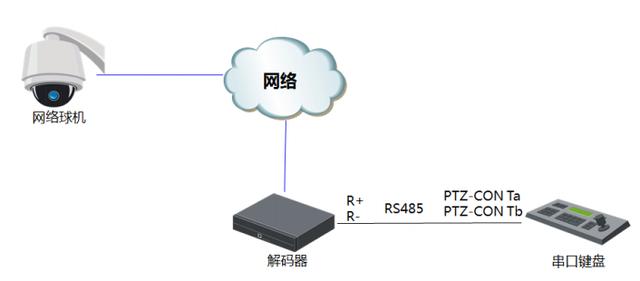

解码器通过网络和网络球机连接,串口键盘和解码器接线方式,详见"接线方式",键盘设置方式详见"键盘设置"。

海康威视视频监控透明通道设置

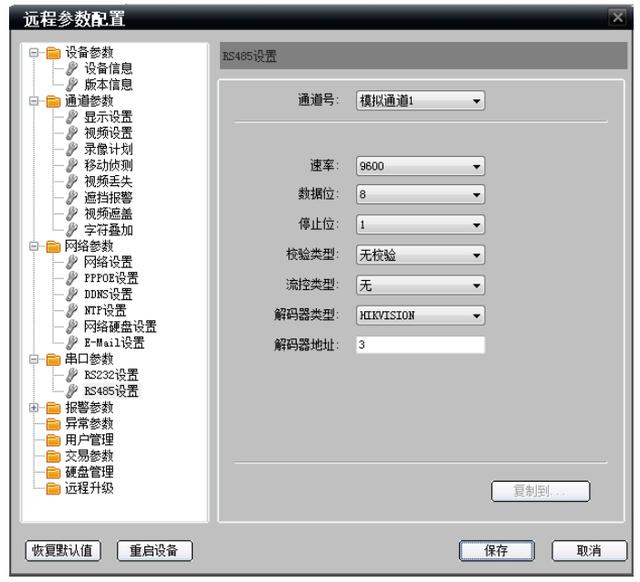

通过 IE 或者客户端,进入网络球机的"远程参数配置",【串口参数】->【RS48 设置】,设置"速率:9600","数据位:8","停止位:1","校验:无","地址位:3","协议:HIKVISION"。

解码器相关配置,详见"使用WEB方式配置"或"使用 IVMS4000客户端配置"。
