钢筋混凝土结构

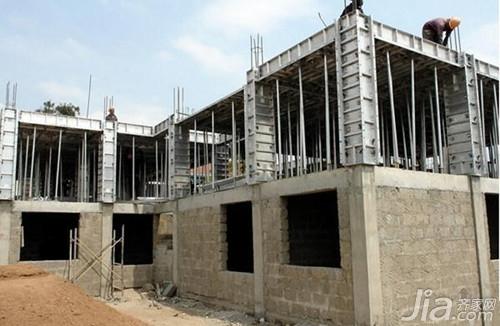

钢筋混土壤结构主要是指用配有钢筋和混土壤制作成的结构。是坚固性非常强的。钢筋混凝土在工程上简称为钢筋砼。是将水泥与骨料混合得到的产物。钢筋混凝土就是把钢筋等材料加进混凝土中，然后形成的一种结构。

钢筋混凝土结构是目前建筑中最常见的结构形式，占到总的得大多数。然而在我们中国也是使用钢筋混土壤结构最多的地区。在中国水泥的产量达到世界的70%。经过的不中断的研究实践，钢筋混土壤是我们建筑业最好的的一种建筑结构。

钢筋混凝土结构的优点：

1、可以就地取材，轻易建构。

2、耐久性特别的好，还耐火。

3、可模性很好。坚固性强。

4、使用寿命长。

钢筋混凝土结构的缺点：

1、重量大，由于是钢筋和混土壤的结合。

2、混土壤抗拉强度低，轻易破裂。

3、费时，费工。制作周期长。

4、施工是受到季节影响的。冬季不适合。

5、补强修复比较困难。

钢筋混凝土密度

A、钢筋混凝土密度主要指的是混凝土的密度。混凝土的密度需按照一定比例配置。而配置对混凝土所用的水泥也有一定要求。

B、一般来说，C10至C20等级的混凝土其收留重在2360-2400kg/m3之间，C25-C35，一般约为2400-2420kg/m3，C35-C40一般为2420-2440kg/m3之间。

C、一般素混凝土密度大约为2200kg/m3。钢筋混凝土一般设计密度大约为2500kg/m3，各种混凝土约为骨料不同，水泥不同，配置方式不同，钢筋用量不同，密度有所差别。

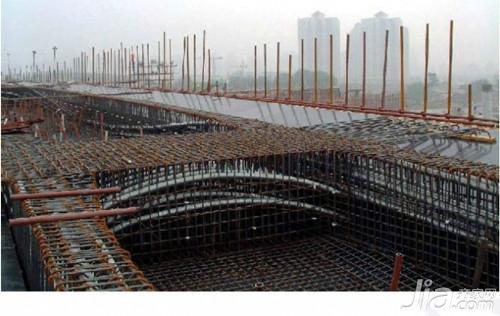

钢筋混凝土验收规范

对于一般的产业和民用建筑的钢筋混凝土工程的施工及验收均应遵守钢筋混凝土验收规范。

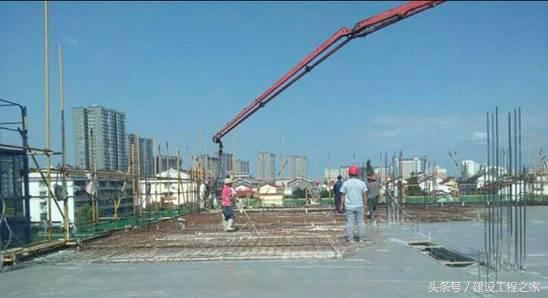

夏季气温高、湿度低、干燥快，新浇筑混凝土可能出现凝聚速度加快、强度降低等不利影响，这时进行混凝土的浇筑作业时需要特别细心。正确地分析出现不利影响因素的原因，进而采取有效的技术措施，以消除不利因素或使之降到最低程度是很有必要的。

1、炎热天气对混凝土的不利影响

当混凝土的温度升高时，为了保持浇筑作业所需要的坍落度，混凝土的用水量要增大。同时，温度升高，混凝土拌合物的坍落度损失速度加快，以致于有时混凝土从搅拌站运到施工现场时需要向混凝土拌合物中再次加水。这两种情况都使混凝土的用水量进步，进而导致收缩增大，强度降低。由于较高的温度加快凝聚，混凝土的运输将变得更加困难。当湿度较低或风速较高时失水量更大。若混凝土需要引气，气温高会使含气量更难以控制。由于温度高会降低含气量，因而引气剂的掺量要增大。即使以增加水泥用量的方法来补偿用水量的增大，但硬化混凝土的质量仍可能受到不利影响。较高温度下养护的混凝土早期强度增长较快，但28d可能达到的强度会相应降低。为了进步炎热天气下混凝土的浇筑质量，作出具体的施工计划并保证实施。通过精心地选择配制混凝土的原材料和施工方法，也能减少一些不利影响。此外，在混凝土施工时，都应当采取措施来进步夏季施工质量。

2、混凝土拌制、运输和卸料过程中的措施

在混凝土拌制时就应采取措施控制混凝土的温度，通过控制混凝土的温度来控制附加水量，降低坍落度损失速度，减少塑性收缩开裂。在这一阶段可以采取以下措施：

(1)通过使用减水剂或以粉煤灰取代水泥来减少水泥用量。同时，在浇筑条件答应的情况下增大骨料粒径。

(2)假如混凝土拌合物需要较长间隔的运输，可用缓凝剂来控制凝聚时间，但应保证缓凝剂的掺量正确，对于水下混凝土工程尤其重要。

(3)假如需要较高的坍落度，应当使用高效减水剂。有些高效减水剂产生的高坍落度能够维持2h。高效减水剂还能够减小拌合过程中骨料颗粒之间的摩擦，减缓运输搅拌机拌合筒中的热积聚。

(4)向骨料堆中洒水，以促进蒸发冷却来降低混凝土的温度；假如用冷水(如地下水或井水)湿润，则冷却效果会更好，在湿度较高时尤其如此。

(5)在温度高、湿度大的季节里要长间隔运输混凝土时，可考虑运输搅拌车的延迟搅拌，使之在到达工地时仍处于搅拌状态。

(6)在可能时，应作好计划，以避免在日最高气温时浇筑混凝土。在干燥的条件下，晚间浇筑的混凝土受风和温度的影响相对减少。

(7)除按设计量加拌合水以调整规定的坍落度外，不应在工地上另加拌合水

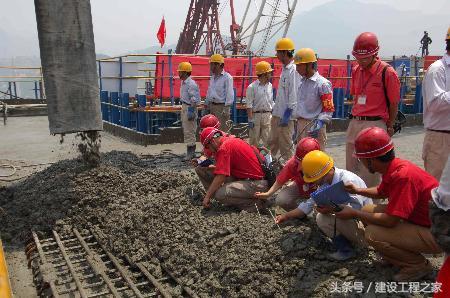

3、夏季浇筑混凝土的处理措施

(1)在炎热天气中浇筑的混凝土的终极强度将会降低，影响因素有：①混凝土的温度较高；②凝聚和早期强度增长较快；③在同样坍落度要求下用水量增大。

处理措施：①向骨料堆上洒水，通过水的蒸发使骨料冷却；②在混凝土中掺加缓凝剂；③必要时用冰代替部分拌合水；④掺加粉煤灰以调节炎热天气的影响；⑤适当增加每立方米混凝土中的水泥用量。

(2)炎热天气使混凝土的空气含量降低，从而使混凝土受到一些不良影响。主要有：①硬化混凝土的耐久性变差；②混凝土拌合物的和易性降低；③拌制量减少。

处理措施：

①经常检验混凝土拌合物的空气含量；②增大引气剂掺量。
