今天就来好好理一下这里面的知识点！

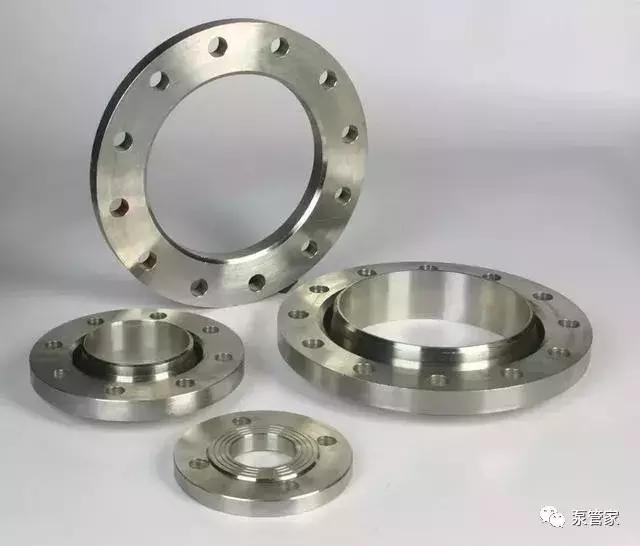

主要起连接作用，因此，法兰的主要特性就是连接方式及密封形式，主导影响参数是管道压力（介质不同影响材质选定），一般地讲：

• 低压系统（PN<2.5MPA）采用平焊或板式法兰；
• 普通突面(RF)密封， 中压系统 (2.5-64MPA)采用对焊法兰；
• RF或凹凸面(FM/M)密封，高压系统(10.0MPA以上)，通常采用对焊法兰，梯型槽(RJ)密封；
• 在低压不锈钢系统中，有时为节约本钱及检验方便，还采用松套法兰或活套环法兰。

计算盒子

法兰参数

小程序

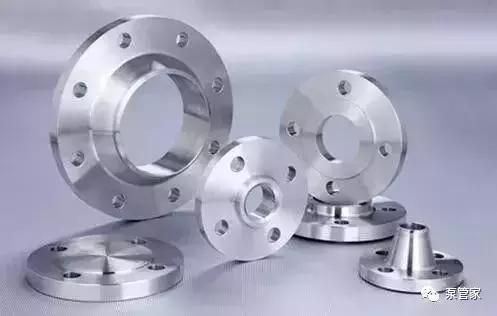

法兰标准分类

目前，法兰标准比较多，国内有GB（国家标准），JB（机械部标准），HG（化工部标准）等，国外有ANSI（美标），JIS（日标），DIN（德标）等。

但目前使用较多的标准分为两大种别：

• 以DIN标准为主的欧洲体系（包括DIN，GB，JB，HG20592）；
• 以ANSI标准为主的美洲体系（包括 ANSI，GB，HG20615）。

此二大类法兰可通过表示法兰压力等级的标识来区分。（JIS标准为另一类体系的标准，不属此二类）

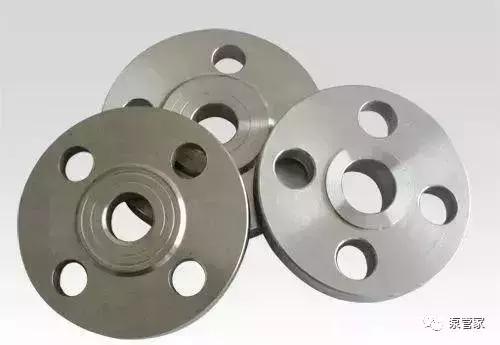

欧洲法兰体系：德国DIN（包括苏联）

• 公称压力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpa ；
• 公算通径：15~600mm ；
• 法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖 ；
• 法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面 ；
• 苏联于1980年发布的OCT管法兰同录标准与德国DIN标准相似。

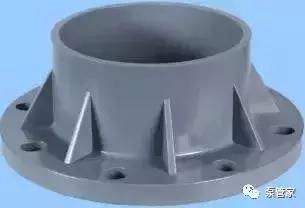

美洲法兰体系：美国ANSI B16.5《钢制管法兰及法兰管件》

• 公称压力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa）；
• 公算通径：6~4000mm ；
• 法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖；
• 法兰密封面：凹面、凹凸面、榫槽面、金属环连接面。

JIS（日标）管法兰

JIS管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。

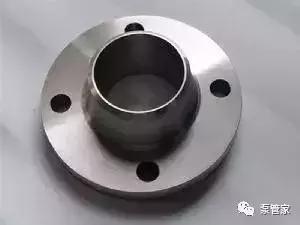

GB（国标）体系

我国钢制管法兰国家标准体系GB 。

1、 公称压力：0.25Mpa~42.0Mpa

• 系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）
• 系列2：PN0.25, PN0.6, PN2.5, PN4.0

其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。

在GB标准中，从属于欧洲法兰体系的公称压力级最大的为4Mpa，从属于美洲法兰体系的公称压力级最大为42Mpa。

2、公称通径：10mm~4000mm

3、 法兰的结构形式：

① 整体法兰

② 单元法兰

• 螺纹法兰 ；
• 焊接法兰、对焊法兰 ；
• 带颈平焊法兰、带颈承插焊法兰、板式平焊法兰 ：松套法兰 、对焊环松套带颈法兰、对焊环松套板式法兰、平焊环松套板式法兰、板式翻过松套法兰；
• 法兰盖（盲孔法兰） 。

4、法兰密封面：平面、凹面、凹凸面、榫槽面、环连接面

仪表管法兰标准体系

1、 DIN标准

• 常用压力等级：

PN6，PN10，PN16，PN25，PN40，PN64，PN100，PN160，PN250

• 法兰密封面：

raised face DIN2526C 突面法兰

grooued acc. DIN2512N 榫槽面

2、 ANSI标准

• 常用压力等级：CL150，CL300，CL600，CL900，CL1500
• 法兰密封面：ANSI B 16.5 RF flanges 突面法兰

3、 JIS标准：不常用

• 常用压力等级：10K，20K
